カーボンファイバークロスが軽量構造部品に最適な理由

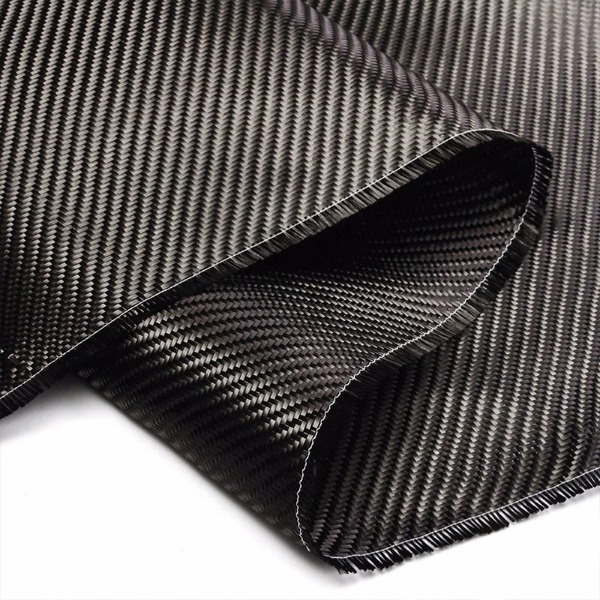

機械的性能を犠牲にすることなく質量を削減する材料を探す中で、エンジニアは金属から先進的な複合材料へと徐々に移行してきました。このうち、 カーボンファイバークロス 軽量構造コンポーネントの主要な補強材として際立っています。この織布は連続カーボン フィラメントで構成されており、低密度、高い引張強度、および優れた剛性を兼ね備えています。ポリマーマトリックスに埋め込まれると、航空宇宙、自動車、スポーツ用品、土木工学で使用されるコンポーネントのバックボーンになります。

カーボンファイバークロスがなぜ非常に効果的であるかを理解するには、その基本的な特性、従来の素材との比較、特定の荷重条件に合わせてその構造をどのように調整できるかを検討する必要があります。

カーボンファイバークロスの背後にある構造ロジック

構造コンポーネントは、たわみを最小限に抑えながら、曲げ、ねじり、張力、圧縮に耐える必要があります。軽量化により効率が向上し、慣性が減り、燃料消費量が減り、取り扱いが容易になります。カーボンファイバークロスは、次の 3 つの重要な特性によってこれを実現します。

• 高い比剛性 – 単位密度当たりの剛性は鋼やアルミニウムに比べて数倍高い。
• 調整可能な異方性 – 織りパターンと層の積み重ね順序を選択することで、強度と剛性を荷重経路に沿って方向付けることができます。
• 耐傷性 – クロスは局所的な亀裂を複数の繊維に分散させ、突然の破損を防ぎます。

一方向に剛性を与える一方向テープとは異なり、カーボンファイバークロスはファブリック面でバランスの取れた特性を提供します。このため、薄肉の構造シェル、サンドイッチ パネルのスキン、および複数の方向から荷重がかかる複雑な曲率を持つコンポーネントに特に適しています。

材料特性の比較

カーボンファイバークロスの利点を理解するには、従来の構造材料と直接比較することが役立ちます。以下の表は、正規化された機械的指標をまとめたものです。正確な値は繊維の種類、織り構造、樹脂システムによって異なりますが、相対的な位置は一貫していることに注意してください。

示されているように、カーボンファイバークロスは、スチールよりもおよそ 8 ～ 10 倍高い重量重量比を実現します。実際には、炭素繊維布で作られた構造梁は、同じ曲げ剛性の鋼製梁よりも 70 ～ 80% 軽量化できます。さらに、繰り返し荷重下での疲労耐久性は金属の疲労耐久性をはるかに上回っており、これはロボット アーム、航空機の操縦翼面、自転車のフレームなどの可動構造物にとって重要です。

建築の多用途性: 織りと形

カーボンファイバークロスを使用するための最も強力な根拠の 1 つは、利用できる織りパターンの幅が広いことです。各パターンはドレープ性、樹脂の流れ、機械的等方性に影響します。

軽量の構造コンポーネントの場合は、しわが寄らずに型に馴染みやすいため、ツイル織りやサテン織りが好まれることがよくあります。これにより、均一な繊維体積分率が保証され、空隙の形成が最小限に抑えられます。さらに、織布に固有のクリンプ (うねり) により、一方向テープと比較して圧縮強度がわずかに低下しますが、衝撃損傷耐性とレイアップ時の取り扱いが大幅に向上します。

カーボンファイバークロスによる荷重ケースの最適化

デザイナーは、軽量化のためだけでなく、方向性の効率のためにカーボンファイバークロスを選択しました。たとえば:

• 曲げが支配的な構造 (例: ドローン アーム、義肢): 縦方向の剛性とせん断抵抗のバランスをとるために、0° および ±45° に配向した繊維を含む布の層を配置します。
• ねじり負荷がかかったシャフト (例: ドライブ シャフト、ローター ブレード): ±45° バイアス クロス、またはフープ層とヘリカル層を組み合わせたものを使用します。
• 衝撃を受けやすいパネル (レーシングカーのフロア、保護ケースなど): 熱可塑性強化層を薄く挟み込んだサテン織りの布を重ねます。

カーボンファイバークロスには中弾性率、高弾性率、標準弾性率のグレードが用意されているため、形状を変更せずに剛性を微調整できます。このモジュール式のアプローチにより、過剰なエンジニアリングが回避され、材料の無駄が削減されます。

製造上の互換性

カーボンファイバークロスが軽量構造コンポーネントの主流を占めているもう 1 つの理由は、確立された製造プロセスとの適合性です。主な方法には次のようなものがあります。

• プリプレグレイアップオートクレーブ硬化 – 航空宇宙向けの最高品質。布地には樹脂があらかじめ含浸されているため、繊維が正確に整列します。
• ウェットレイアップ/ハンドレイアップ – 風力タービンブレードやカスタム自動車部品などの大型の一回限りの部品に適しています。
• レジントランスファーモールド（RTM） – 布を乾燥した状態で閉じた金型に置き、樹脂を射出します。良好な表面仕上げにより中量生産に最適です。
• 真空補助注入 – 大型複合パネルに最適です。布は流動媒体として機能し、樹脂が均一に分散されるようにします。

各方法は、均一な厚さを維持し、繊維の洗浄（樹脂注入中の動き）に耐え、予測可能な機械的特性を提供する生地の能力を活用します。ランダムマットガラス繊維やチョップドカーボン繊維と比較して、カーボン繊維織布はより高い意匠性を実現します。

経済性とライフサイクルの考慮事項

カーボンファイバークロスは金属やガラスファイバーよりも原材料コストが高くなりますが、軽量構造コンポーネントのライフサイクル価値は多くの場合優れています。質量の削減により、移動用途におけるエネルギー消費量の削減につながります。橋やロボットのガントリーなどの静的構造物の場合、コンポーネントが軽量化されることで支持フレームが小さくなり、基礎が安価になります。

さらに、損傷した炭素繊維クロスラミネートの修復は、パッチボンディングまたは樹脂注入によって実行可能であり、耐用年数が延長されます。リサイクル技術 (熱分解、加溶媒分解) が成熟し、使用済み部品からクリーンなカーボンファイバークロスを回収して、重要ではない用途に使用できるようになりました。この循環的な可能性により、持続可能性を重視した産業におけるこの素材の地位が強化されます。

制限事項と設計上の注意事項

完璧な素材はありません。エンジニアは、カーボンファイバークロスの特定の制限を認識する必要があります。

• 脆性故障モード – 金属の降伏とは異なり、複合破壊は突然発生する可能性があります。設計には安全率と冗長性が必要です。
• ガルバニック腐食 – 湿った環境でアルミニウムまたはスチールと直接接触すると、電食が発生します。電気絶縁層は必須です。
• 熱伝導率 – カーボンファイバーは導電性と熱伝導性があり、電子用途や極低温用途では絶縁が必要になる場合があります。
• プライカットエッジシーリング – 未加工の生地の端がほつれる可能性があります。トリミングされたラミネートには、湿気の侵入を防ぐためにシーリングが必要です。

これらの要因に適切に対処できれば、カーボンファイバークロスは軽量構造コンポーネントとして比類のない選択肢であり続けます。

結論

カーボンファイバークロスは、重量当たりの優れた剛性、設計可能な異方性、多重織り構造、標準複合プロセスとの互換性など、軽量構造コンポーネントに対する独自の提案を提供します。初期コストと脆性破壊のために慎重なエンジニアリングが必要ですが、質量削減、疲労寿命、および仕立てやすさの利点は、従来の金属やガラス繊維織物では得られません。

よくある質問

Q1: 金属補強なしで炭素繊維クロスを耐荷重構造部品に使用できますか?
はい。航空機のフロアビーム、レーシングカーのモノコック、ロボットアームなどの多くの耐荷重コンポーネントは、すべて炭素繊維布複合材で作られています。金属インサートなしで予想される荷重に対応できるように、適切な層の設計と厚さが選択されています。ベアリングの応力集中を軽減するために、ボルト接合部に金属製の継手が追加されることがあります。

Q2: カーボンファイバークロスはアルミニウムやスチールよりも硬いですか?
絶対的な観点から見ると、標準的な弾性率のカーボンファイバークロス (剛性 ~70 GPa) はスチール (~200 GPa) よりも剛性が低くなりますが、アルミニウム (~69 GPa) よりは剛性が高くなります。ただし、密度が低いため (アルミニウムの場合は 1.6 対 2.7 g/cm3)、比剛性 (剛性/密度) はアルミニウムの約 3 倍、鋼鉄の約 8 倍です。重量が重要な設計の場合、これによりカーボンファイバークロスが効果的に「キログラム当たりの剛性が向上」します。

Q3: カーボンファイバークロスの切断や穴あけには特別な工具が必要ですか?
はい。標準のスチール製ツールはすぐに摩耗します。乾いた生地の場合は、セラミックまたは超硬ハサミをお勧めします。硬化したラミネートの場合、剥離を防ぐためにダイヤモンドコーティングされたドリルとバリが必要です。カーボンダストは導電性があり、電子機器に損傷を与える可能性があるため、真空引きすることをお勧めします。

Q4: カーボンファイバークロスは高温下でどのように動作しますか?
繊維自体は不活性雰囲気下で 1000°C 以上でも強度を維持しますが、ポリマーマトリックス (通常はエポキシ) により、標準樹脂の使用温度は 80 ～ 180°C に制限されます。高温樹脂 (ビスマレイミド、ポリイミド) は、温度範囲を 230 ～ 300°C まで拡張します。 300°C を超える用途では、カーボンファイバークロスをセラミックマトリックス (CMC 複合材料) とともに使用できます。

Q5: カーボンファイバークロスは金属構造部品に安全に接着できますか?
はい、ただし注意事項があります。電気腐食を防ぐために、カーボンファイバークロスと金属の間に絶縁ガラスファイバークロスの層が配置されることがよくあります。構造用エポキシを使用した接着接合は、金属表面が適切に処理されている限り (グリット ブラスト、シラン カップリング剤)、複合材と金属の接合における機械的固定よりも強力です。
